Lösungsbeispiele für die Montage einer ZIP-Schiene
Deprecated: Creation of dynamic property VCEX_Parse_Row_Atts::$atts is deprecated in /var/www/vhosts/web93.c4.webspace-verkauf.de/brichta.coalo.dev/wp-content/themes/Total/framework/vendor/wpbakery/parse-atts/row-atts.php on line 20
Systemlösung und Anwendungsbeispiel 1
Laibungs- oder Fenster/Fassadenmontage
Bei dieser Variante wird die Führungsschiene entweder direkt in die Laibung oder auf das Fenster bzw. auf die Fassade – geschraubt.
Bei der Laibungsmontage ist das Anlagenmaß der Anlage = dem lichten Laibungsmaß (Achtung: Einbringbarkeit!)

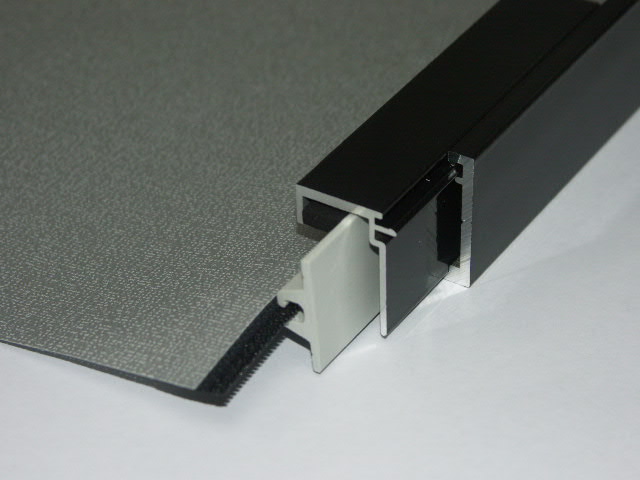

Der ZIP-Textilbehang (Reißverschluss) steht dann in der Innen-Führungsschiene (Bild weiß).
Diese wird mit speziellen Ausgleichsstücken (schwarze Puffer) in der Führungsschiene fixiert.

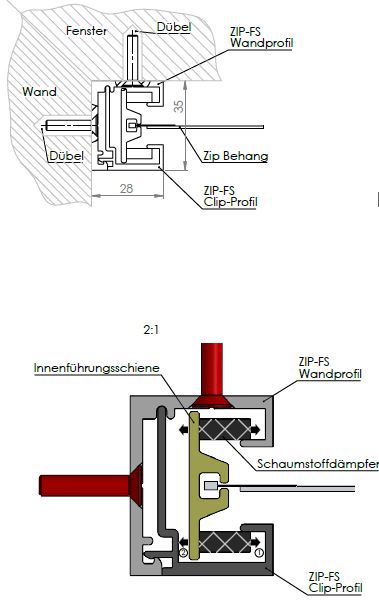

Die Führungsschiene ist zweiteilig und besteht aus einem Wand-Profil und einem Clip-Profil. Somit kann der Behang auch später bei Bedarf einfach ausgebaut werden.
Das Grundsystem ZIP:
- Auf den Textilbehang wird ein Reißverschluss aufgebracht (geschweißt oder genäht)
- Dadurch ist der Behang an der Außenseite dicker und wird in der Innenführung (im Schlitz) gehalten
- Die Innenführung bewegt sich in der Aluminium-Führungsschiene (Ausgleichsfunktion)
- Diese zweiteilige Führungsschiene (Wand- und Clipprofil) wird bauseits montiert – siehe oben Bild
Deprecated: Creation of dynamic property VCEX_Parse_Row_Atts::$atts is deprecated in /var/www/vhosts/web93.c4.webspace-verkauf.de/brichta.coalo.dev/wp-content/themes/Total/framework/vendor/wpbakery/parse-atts/row-atts.php on line 20
Systemlösung und Anwendungsbeispiel 2

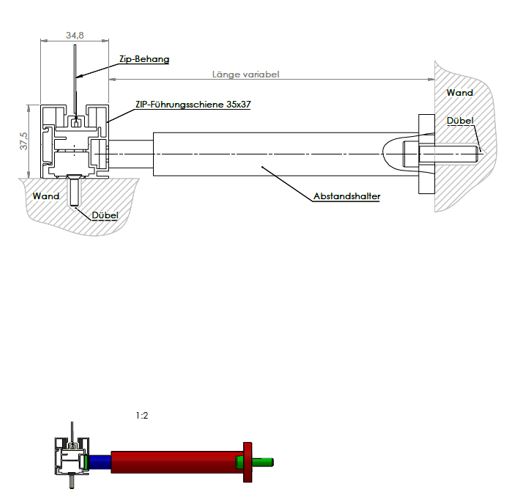

Fenster- bzw. Fassadenmontage – mit Abstandshalter
Bei dieser Variante wird die Führungsschiene über einen Abstandshalten an das Fenster/die Fassade geschraubt.
Der Abstand kann je nach Einbausituation innerhalb der Schaftlänge variabel eingestellt werden
Der Lastabtrag erfolgt über die Führungsschiene. Je nach Einbausituation kann das Gehäuse noch zusätzlich befestigt werden.
