Lösungen für dezentrale Objekt-Steuerungen

Objektsteuerungen   >>einfacher dezentraler Einbau je Raum oder Bereich – aber mit zentralen Funktionen

Die optimale Steuerung und Regelung von Licht, Wärme, Sonneneinstrahlung und Witterung wie Eis, Regen und Schnee ist in vielen gewerblichen Objekten wie Büros und Industriehallen sowie in öffentlichen Gebäuden wie Schulen, Museen, Krankenhäuser usw. oft nicht ganz einfach.

Ziel ist die optimale Steuerung dieser Einflüsse kombiniert mit einer möglichst einfachen Installation für dezentrale und auch zentrale Bedienungen und Überwachung. Hier bietet Brichta ein ideales System.

Ihre Vorteile auf einen Blick:

• Hoher Komfort bei der Bedienung Ihrer Sonnenschutzanlagen
• Sicherheit der Funktion auch bei Abwesenheit (Wind, Schnee…)
• Kühlere Räume durch eine intelligente Sonnensteuerung
• Dezentraler Aufbau – Zentrale Funktionen
• Einfache Handhabung durch Einzel-, Gruppen- oder Zentralbedienung
• Einfache und kurze Kabelverlegung und Anschlüsse im Verbund

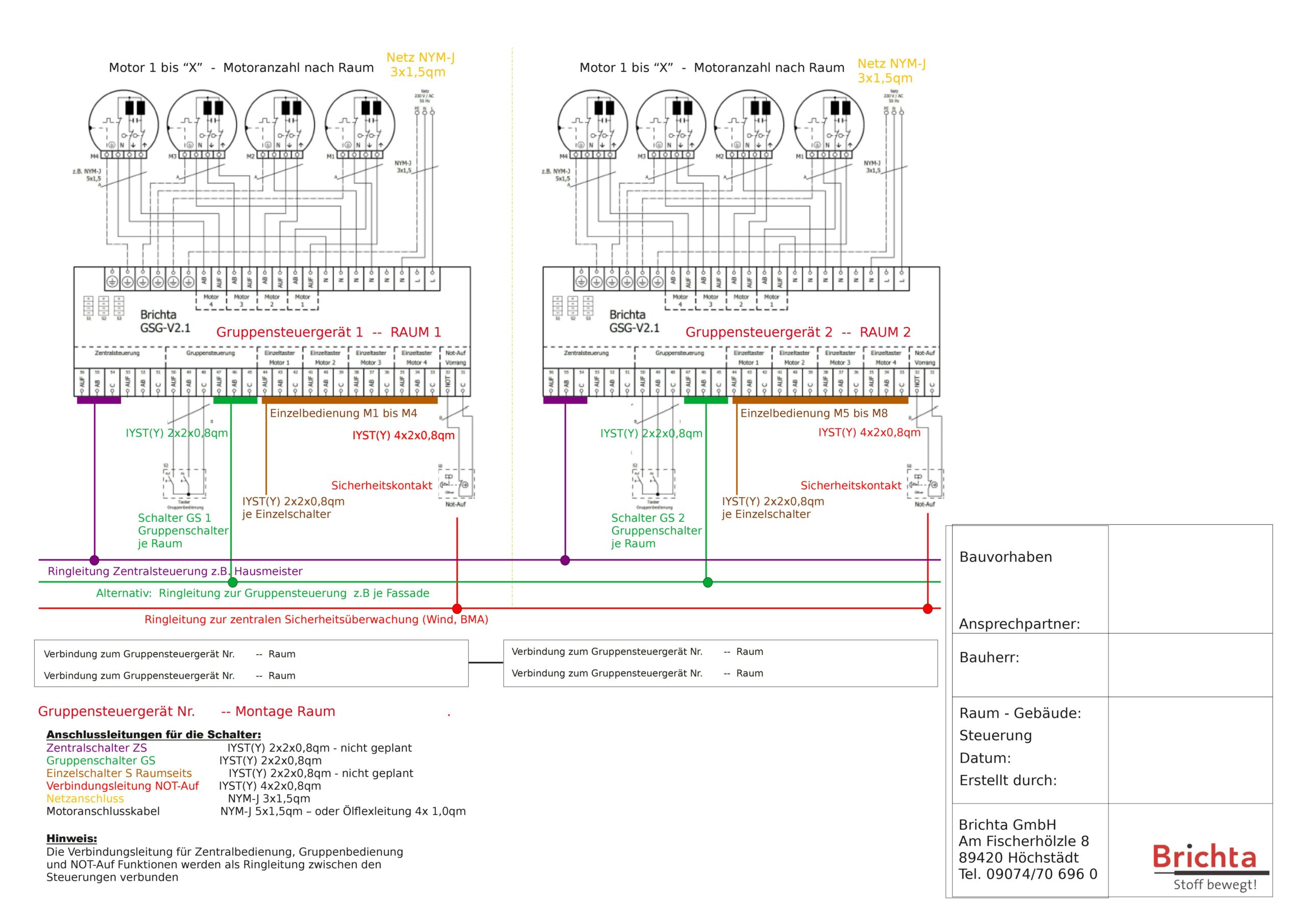

Siehe am Beispiel oben im „Systembild Klassenzimmer“ mit 2 Gruppensteuergeräten je Klassenzimmer

Datenblatt zum Gruppensteuergerät bis zu 4 Antrieben als Einzel-, Gruppen und Zentralbedienung

Ausschreibungstext zum Gruppensteuergerät bis zu 4 Antrieben incl. Sicherheitseinbindung BMA

Beispiel:    Neubau eines zweigeschossigen Kindergartens

Vor Baubeginn wurden die Wünsche und Forderungen des Bauherren und Architekten gemeinsam analysiert, definiert, besprochen und dann final geplant und umgesetzt:

1. Es sollte ein zweigeschossiger Kindergarten mit Gruppen-, Sozial-, Gemeinschafts-, Sport- und Allgemeinräumen entstehen
2. Gesamt wurden 58 Sonnenschutzanlagen als Außenwärmeschutz windstabil als ZIP-System geplant und ausgeführt
3. Die Anlagen mussten je Gruppenraum vom Personal bedienbar sein
4. Zusätzlich sollten die Anlagen je Fassadenseite Ost, Süd und West über je einen Sonnenwächter automatisch nach Sonnenstand  gesteuert werden können
5. Weiterhin war ein Zentralschalter im Büro der Kindergartenleitung geplant, mit dem alle Anlagen manuell per Knopfdruck sowie automatisch per Zeiteinstellung gehen
6. Ebenfalls mussten die Anlagen alle über eine bauseitige Brandmeldeanlage BMA in Notfall nach oben fahren
7. Auch die Steuerung aller Anlagen über einen Windwächter  war gefordert d.h. bei Wind müssen alle Anlagen nach oben fahren
8. Die Bedienung und Programmierung der Digitalschalter sollte sehr einfach sein, damit auch das Personal oder örtliche Erlektriker Änderungen einfach vornehmen können
9. Gefordert war auch eine einfache, kurze und übersichtliche Verkabelung
10. Zuletzt sollte noch ein Dachfenster im DG über diese Steuerung bei Regen automatisch zufahren

…..  10 Punkte die jeder in sich diverse Anforderungen mitbrachte!

Lösungsansätze und Umsetzung      (Klick auf das Bild)

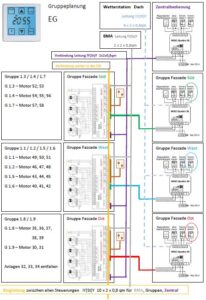

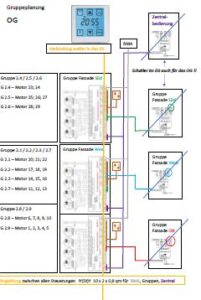

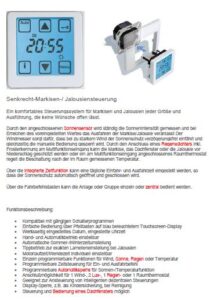

Systembeschreibung:           System EG                  System OG             Anbindung DG

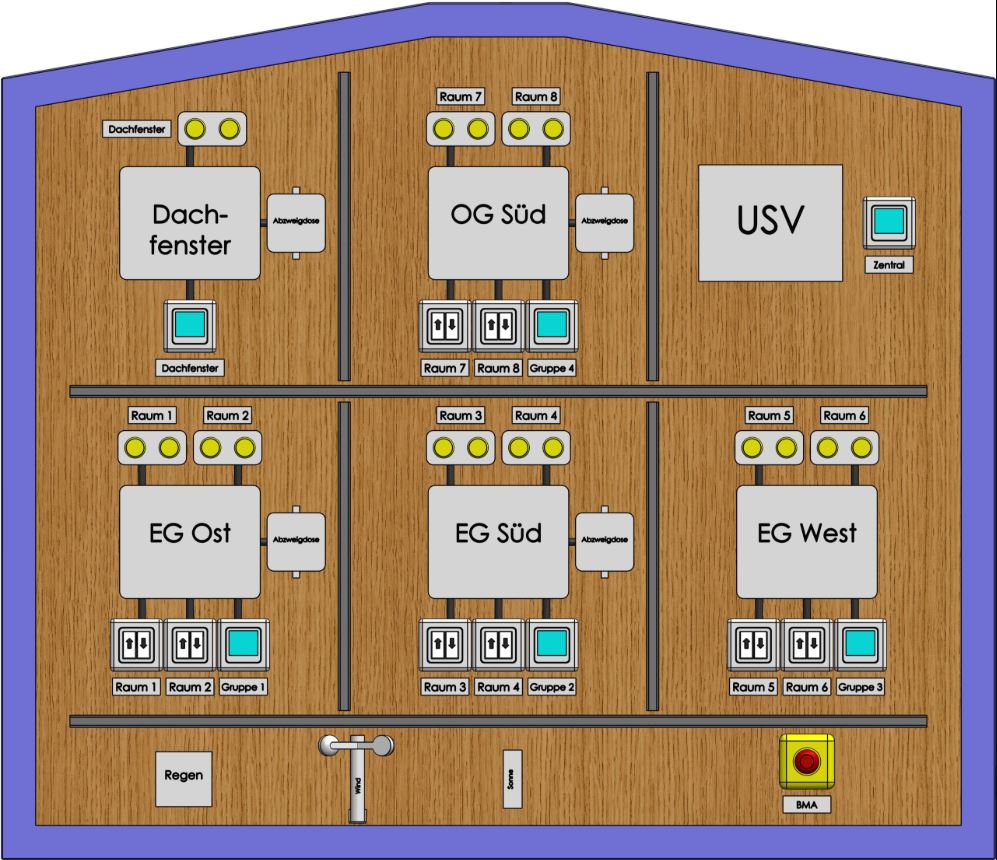

Gesamtübersicht
