Nürnberg Messe Langwasser

Die Messe Nürnberg (nach eigener Schreibweise NürnbergMesse) ist ein modernes Messegelände im Stadtteil Langwasser in Nürnberg mit derzeit 15 Ausstellungshallen und rund 170.000 m² Brutto-Ausstellungsfläche sowie einem großzügigen Freigelände. Das Veranstaltungsangebot umfasst insgesamt nahezu 180 nationale und internationale Fachmessen und Kongresse sowie zahlreiche geförderte Firmengemeinschaftsstände. Nachdem am vorherigen Standort keine Erweiterungsmöglichkeiten mehr bestanden, begann die Messe Nürnberg im Jahr 1974 am neuen Standort in Langwasser neu zu bauen. Bis 2014 wurde das Messezentrum kontinuierlich ausgebaut. Eines von zahlreichen Bau- und Erweiterungsprojekten war die Errichtung der neuen Tageslicht-Halle 4A mit insgesamt 7.000 m2 Grundfläche und ca. 4.000 m2 Glasfläche im Jahr 2007.

Die spezielle Herausforderung
– Extrem große Verdunkelungsanlagen, ausgestattet mit nichtbrennbarem Behang A2

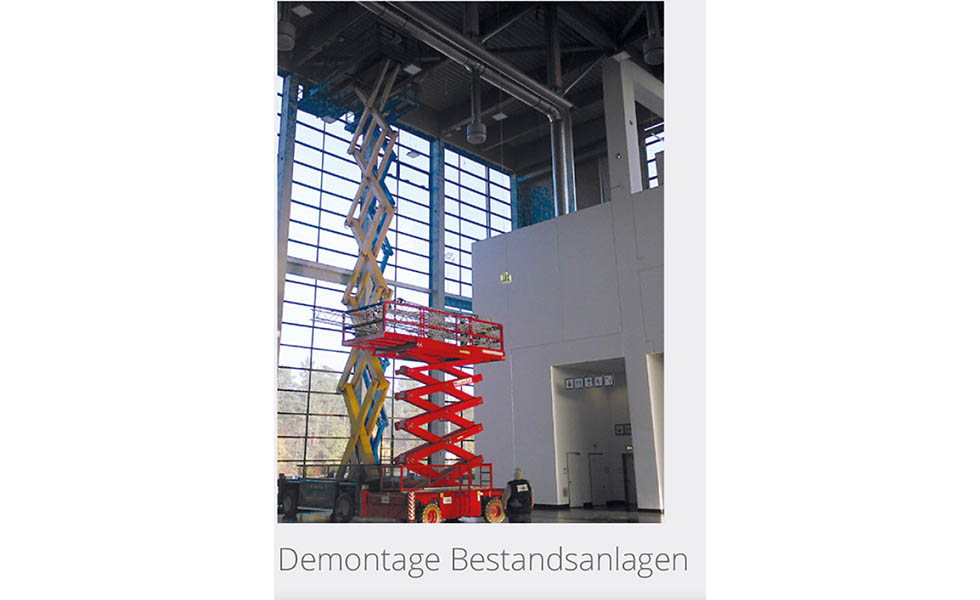

– Komplette Demontage alter Anlagen und Neumontage in kurzen Zeitfenstern

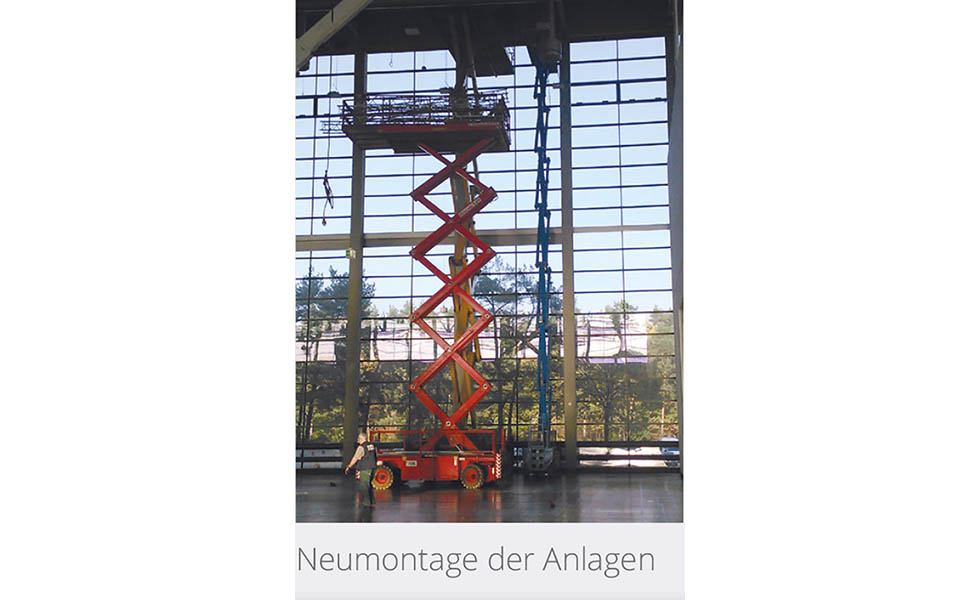

Die bestehende Abdunkelung in der Halle 4A aus dem Jahre 2007 sollte von Brichta aufgrund neuer Anforderungen zur Nutzung für Event- und TV-Veranstaltungen komplett demontiert und durch eine „Verdunkelung“ ersetzt werden. Für die neuen 116 Anlagen mussten die bestehenden Rollkästen aus architektonischen Gründen wieder verwendet werden. Um eine Verdunkelung gewährleisten zu können musste mit einer zusätzlichen seitlichen Sonder-Führungsschiene der lichtdichte Anschluss zur Fassade hergestellt werden. Des Weiteren war beim Behang die technische Ausstattung nach der Baustoffklasse DIN 4102-A2 (nichtbrennbar) gefordert. Besonders anspruchsvoll war die Logistik der enorm großen Anlagen (B x H 5 x 11 m) und die Montagesituation für die Brichta-Monteure bei einer Einbauhöhe von bis zu 22 Metern (Doppelstockmontage). Der vom Auftraggeber vorgegebene sehr enge Zeitplan erforderte absolut zuverlässige Koordination der Fertigung, des Transportes und der abschließenden Endmontage während der Messepausen.

Das Lösungskonzept

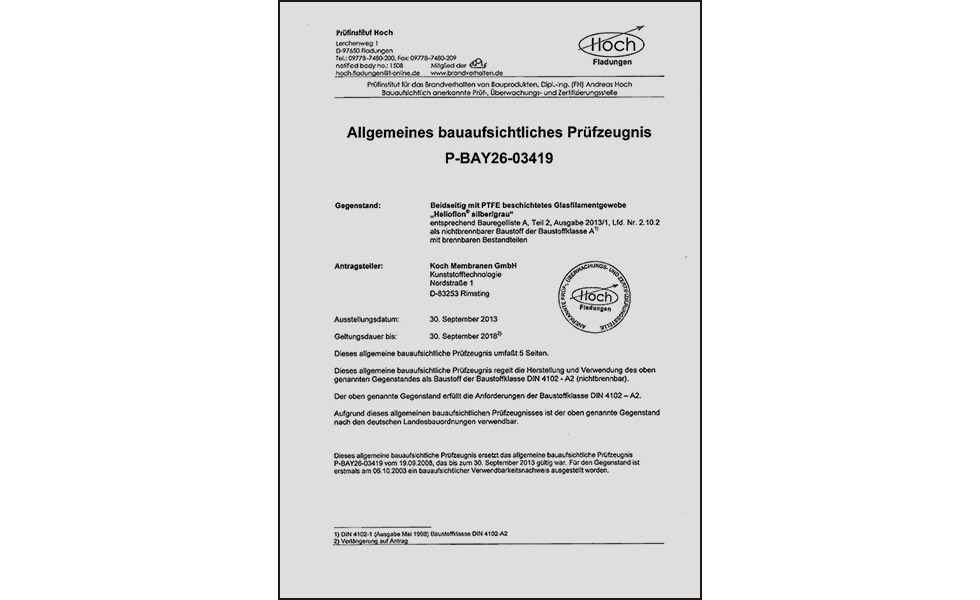

Durch das Bestandsgebäude und die bereits bestehenden Rollkästen an der Fassade waren die Voraussetzungen für die Umsetzung der Verdunkelungen im Prinzip vorgegeben. Für die lichtdichte Anbindung an die Fassade wurde speziell eine „Sonderführungsschiene“ mit 140 x 40 mm für die großen Behänge entwickelt und gepresst. Mit zusätzlichen Sonderkonsolen inkl. einer speziellen Einhängevorrichtung (Gewicht und Zugänglichkeit) erfolgte die Anbindung an die Fassade. Für die Verdunkelungsbehänge wurde spezielles „beidseitig mit PTFE beschichtetes Glasfilamentgewebe“ ausgewählt. Die technische Ausrüstung ist nach DIN 4102 – A2 nichtbrennbar. Die Verarbeitung der großen Behänge erfolgte an einer hierfür speziell konstruierten Fertigungsvorrichtung. Aufgrund des hohen Eigengewichtes der Behänge war es notwendig, dass die Stoffe geschweißt und zusätzlich vernäht wurden.

Weitere Bilder und Informationen zum Projekt

Projekt Details
Grundsätzlich sind die Verdunkelungen „normale“ Anlagen als MQ ausgebildet.  Die besondere technische Herausforderung dabei ist, dass alle Teile und Komponenten auf Grund der Behanggrößen überdimensioniert ausgeführt sind. Alle Motoren, Wellen, Lager sind Spezialausführungen und Sonderfertigungen. Die Anlagen sind ausgestattet mit nichtbrennbarem Behang nach DIN 4102 – A2.

Bildquelle: Nürnberg Messe, Langwasser; Brichta Bildarchiv
