Projekt Beschreibung
Rundbogensegment – bespannter Aluminiumrahmen an Fenster-Öffnungsklappe montiert

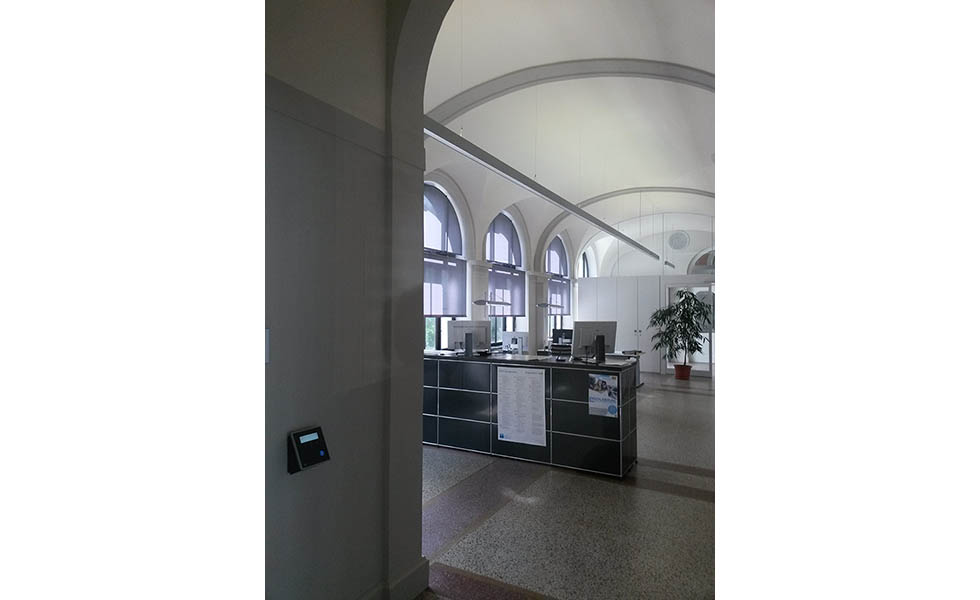

Aus einem ehemaligen Badehaus, dem denkmalgeschützten Bad Kissinger Luitpoldbad ist ein modernes Behördenzentrum geworden. Der Freistaat hat im Zuge einer Generalsanierung mit Umbau 39 Millionen Euro in die Immobilie im Zentrum des Kurgebiets investiert. Bayerns Finanzminister Dr. Markus Söder hat das neue Behördenzentrum im Oktober 2017 offiziell eingeweiht.
Die spezielle Herausforderung
– Altbausanierung
– Rundbogensegment – bespannter Aluminiumrahmen als Sonderausführung an Fenster-Öffnungsklappe montiert
Die Herausforderung und der besondere Anspruch dieses Projektes lagen darin, verschiedenste Brichta Sonnen- und Blendschutzanlagen in die denkmalgeschützte Architektur des ehemaligen Luitpoldbades zu integrierten, um die gesetzlich vorgegebenen Arbeitsschutzbedingungen für Bildschirmarbeitsplätze im geplanten Behördenzentrum sicherstellen zu können.
Das Lösungskonzept
Da das ehemalige Luitpoldbad unter Denkmalschutz steht, waren besondere Richtlinien einzuhalten und die Modernisierung konnte nur unter bestimmten bautechnisch vorgegebenen Bedingungen ausgeführt werden.

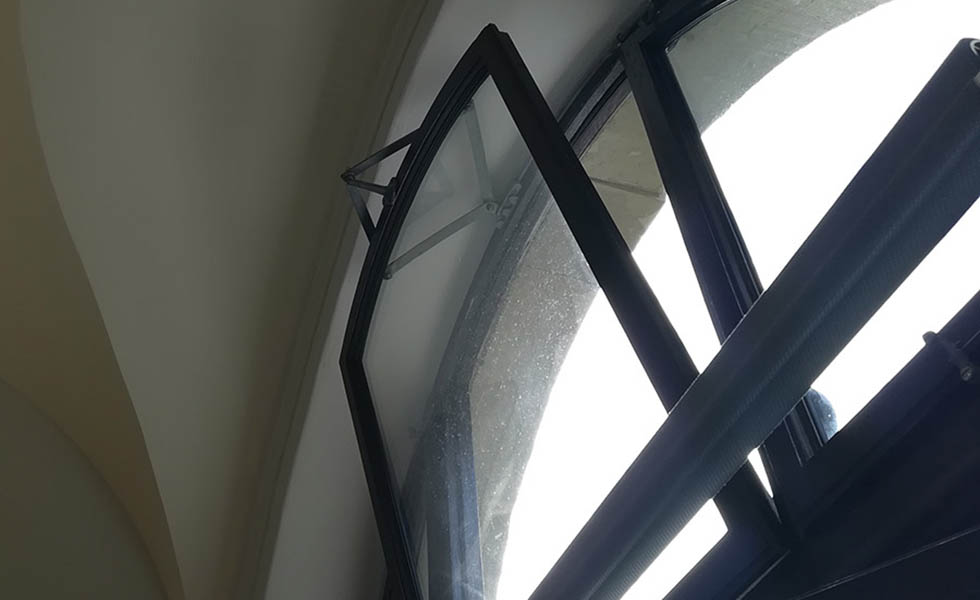

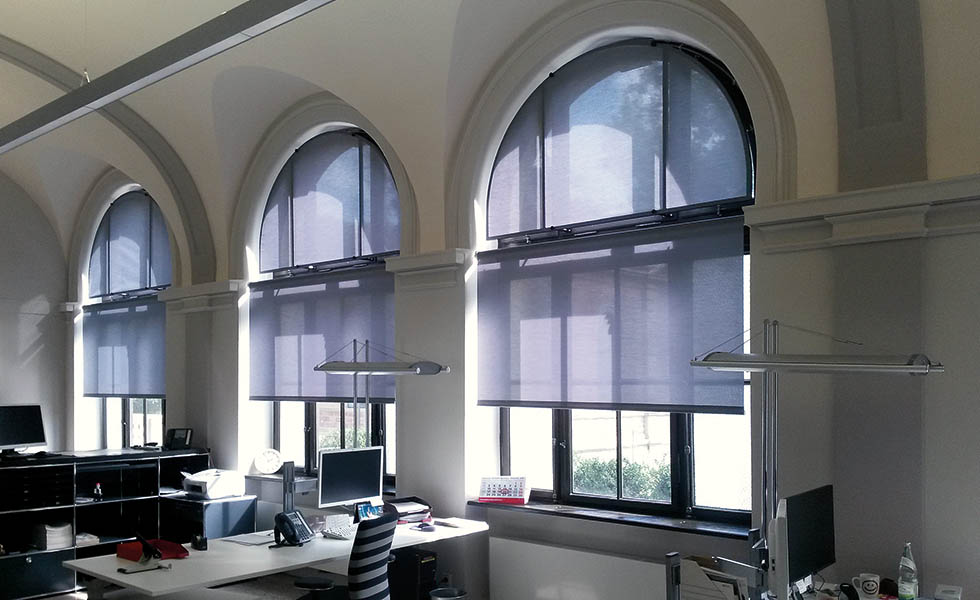

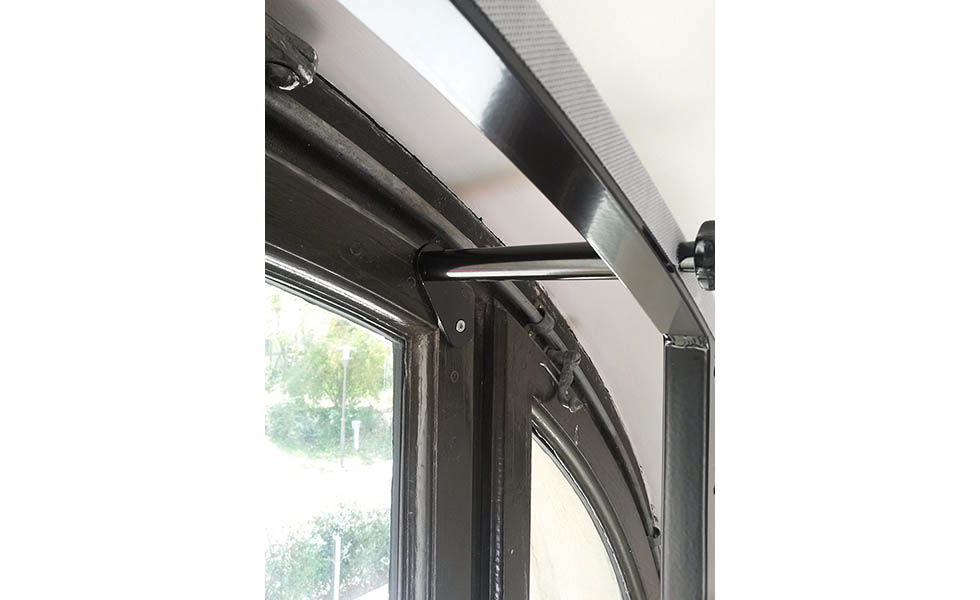

Als Blendschutz für die historischen Rundbogenfenster wurden bespannte Aluminiumrahmen gewählt, die mit speziell angefertigten Konsolen an die schwenkbaren Fensterrahmen montiert wurden. So können diese mitsamt des Blendschutzbehanges zu Lüftungszwecken problemlos geöffnet werden.
Diese Rundbogensegmente bestehen fensterseitig aus einem in der Farbe des Fensters beschichteten Alu-Rahmen entlang der Kontur der kippbaren Rundbogen-Fensterflügel. Die Kontur wurde von Brichta mittels Schablonen abgenommen. Anhand der Vorlagen wurde der Rahmen und der Behang gefertigt. Der Blendschutzbehang besteht aus einem Blendschutzgewebe mit einem aufgenähten Klettband. Diese Lösung ermöglicht bei Bedarf ein problemloses Abnehmen des Behanges.
Durch diese speziell in Sonderanfertigung hergestellte Rundbogenkonstruktion ist weiterhin die Form der Fenster und somit das historische Gesamtbild des Gebäudes erkennbar.
Neben den, in der rechten Spalte, detailliert beschriebenen und auf den Fotos dargestellten Anlagen wurden in diesem Projekt zudem folgende Brichta-Produkte verbaut:
28 x Motorische Blendschutzanlagen Modell MQ80 mit Blendschutzbehang
Breite x Höhe = 1500 x 1900 mm
– geeignet für Computerarbeitsplätze
– Behang mit akustischer Wirkung
12 x Motorische Blendschutzanlagen Modell MQ100 mit Blendschutzbehang
Breite x Höhe = 2600 x 3000 mm
– geeignet für Computerarbeitsplätze
– Behang mit akustischer Wirkung
10 x Elektrische Flächenvorhangschienen 3-läufig
– Laufschiene L = ca. 3130 mm, Flächenpaneele 3 Stück B x H 670 x 4285 mm
7 x Flächenvorhangschienen 3-läufig, seilgeführt
– Laufschiene L = 6315 mm (inkl. Parkposition), Flächenpaneele 6 Stück B x H 670 x 4285 mm
– Laufschiene L = 5995 mm (inkl. Parkposition), Flächenpaneele 6 Stück B x H 670 x 4285 mm
– Laufschiene L = 2850 mm (inkl. Parkposition), Flächenpaneele 3 Stück B x H 670 x 4285 mm
– Bedienung mit Schnurzug
Projekt Details
.
7 x Bespannter Aluminiumrahmen als Rundbogensegment
Breite x Höhe = 2100 x 1200 mm
bestehend aus:
– Rahmen aus Alu-Rohr geschweißt
– 2 x vertikale Streben auf Höhe Fensterprofil (Teilung wie Oberlicht)
– Behang frontseitig bespannt
– Behang mit akustischer Wirkung

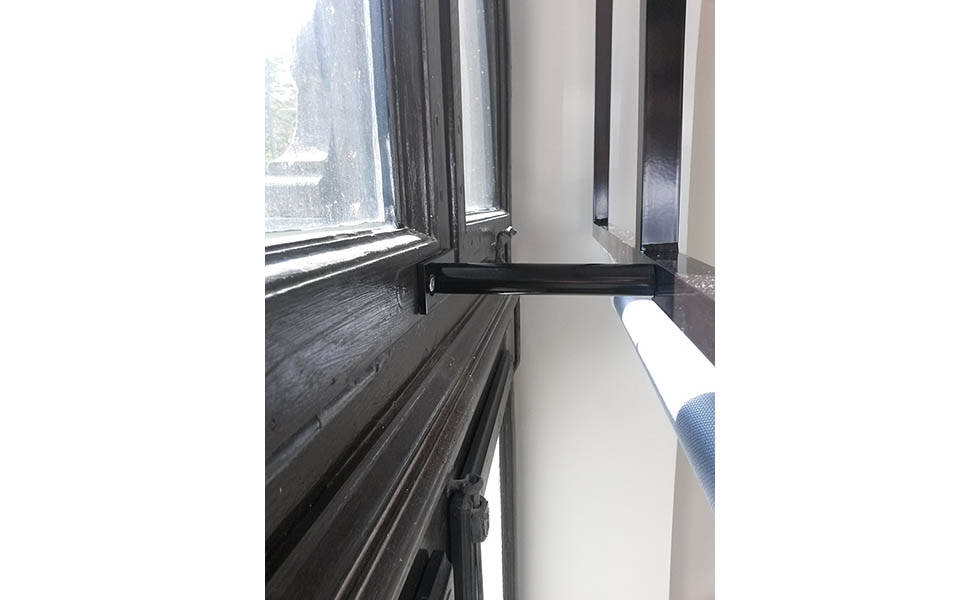

– 4 Wandkonsolen zur Aufnahme des Flächenrahmens
– alle sichtbaren Metallteile in RAL lackiert

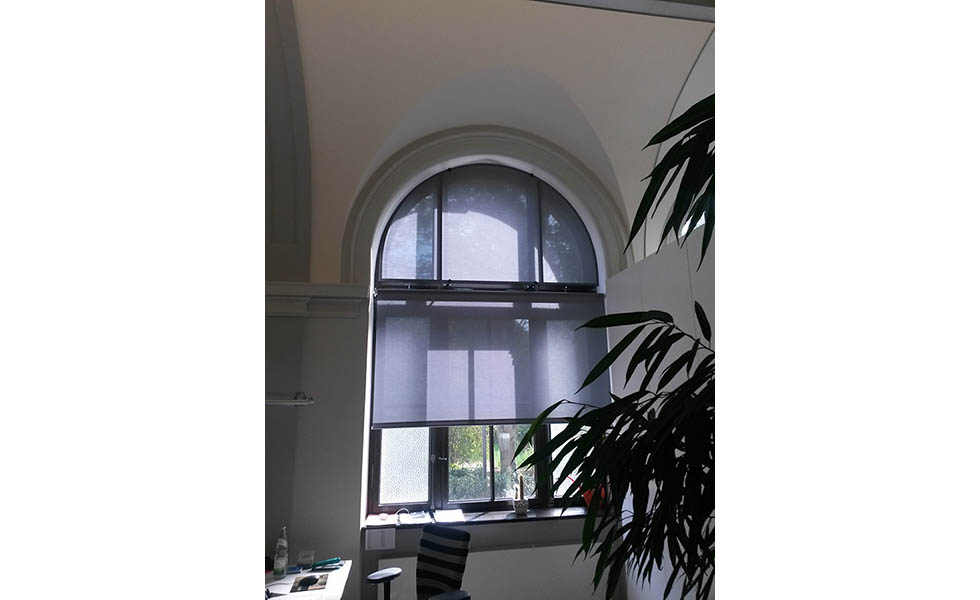

153 x Kugelkettenrollo Modell KO mit Blendschutzbehang
Breite x Höhe = 2100 x 1900 mm
– geeignet für Computerarbeitsplätze
– Behang mit akustischer Wirkung
– Bedienung mit Endloskugelkette
